หน้าแปลนเกลียว
หน้าแปลนเกลียว

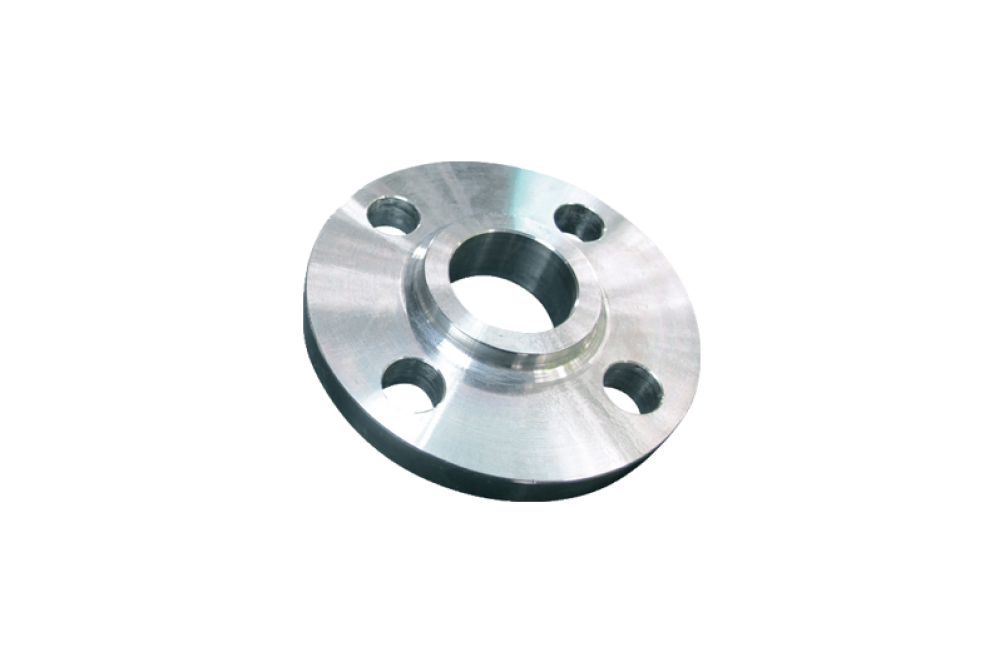

หน้าแปลนเกลียว เป็นหน้าแปลนที่มีบอร์เป็นเกลียว เหมาะจะใช้กับงานระบบท่อที่มีความดันและอุณหภูมิต่ำ การประกอบและการติดตั้งทำได้ง่ายโดยไม่ต้องมีการเชื่อม ทำให้สามารถติดตั้งในบริเวณที่มีเชื้อเพลิงได้อย่างปลอดภัย หน้าแปลนเกลียวมักใช้กับระบบสาธารณูปโภคที่เกี่ยวกับอากาศและน้ำ
หน้าแปลนเกลียวของ เอส.เค. ฟิตติ้ง วาล์ว (SK Fitting Valve) ผลิตจากวัสดุหลากหลายเกรดและมาตรฐานหลายระดับตามความประสงค์ของคุณ
แรงดันของหน้าแปลนเกลียว
แบบอเมริกา: ANSI CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500 และ CLASS 2500
แบบยุโรป: PN 6, PN 10, PN 16, PN 25, PN 40, PN 63 และ PN 100
ประเภทของพื้นผิวหน้าแปลน
หน้าเรียบ (FF), หน้ายก (RF)
วัสดุของหน้าแปลนเกลียว
เหล็กคาร์บอน: A105
เหล็กสแตนเลส: A182 304-304L-316-316L
มาตรฐานของหน้าแปลนเกลียว
GB/T9112-2000, GB/T9114-2000, GB/T9124-2000
SH/T3406-1996
HG/T20592-2009, HG/T20614-2009, HG/T20615-2009, HG/T20623-2009, HG/T20635-2009
ASME B16.5-2009
EN1092-1-2007, EN1759-1-2004
DIN2566
BS1560-3.1-1989, BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
JIS B2220-2004
สินค้าที่เกี่ยวข้อง
หน้าแปลน Flangeรูปแบบหน้า
อ่านเพิ่มหน้าแปลนมีผิวหน้าหลากหลายประเภทสำหรับการเชื่อมต่อที่แตกต่างกันไป
- หน้าแปลน Flange

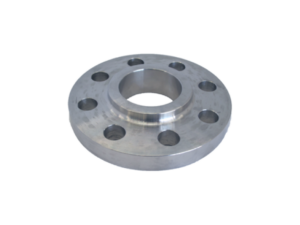

หน้าแปลนแลปจอยท์
อ่านเพิ่มหน้าแปลนแลปจอยท์ เป็นที่เป็นหน้าแปลนที่ต้องใช้ร่วมกับสตับเอ็น (stub end) โดยการสวมหน้าแปลนเข้ากับสตับเอ็นแล้วเชื่อมต่อสตับเอ็นเข้ากับท่อด้วยวิธี Butt Weld โดยวิธีนี้จะทำให้หน้าแปลนเป็นอิสระจากตัวท่อ ทำให้สามารถลดปัญหาการเยื้องศูนย์ของรูร้อยสลัก (bolt holes) และลดแรงบิดที่เกิดจากการเยื้องศูนย์ของท่อ
- หน้าแปลน Flange
หน้าแปลนสวมเชื่อม
อ่านเพิ่มหน้าแปลนสวมเชื่อม เป็นหน้าแปลนที่มีบอร์ (bore) เป็นซ็อกเก็ต (socket) ในการเชื่อมต่อกับท่อ จะเชื่อมเฉพาะภายนอกด้านเดียว ภายในที่เป็นบ่าไม่ต้องเชื่อม แนวเชื่อมภายนอกจะเป็นแบบเกย (fillet weld) จึงไม่สามารถตรวจสอบความสมบูรณ์ของแนวเชื่อมด้วยวิธีเรดิโอกราฟิกได้ หน้าแปลนชนิดนี้มักใช้กับท่อแรงดันสูงที่มีขนาดเล็กกว่าตัวหน้าแปลนเอง
- หน้าแปลน Flange

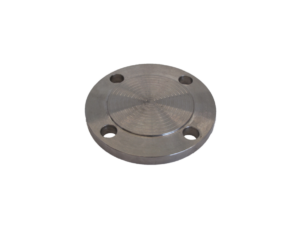

หน้าแปลนบอด
