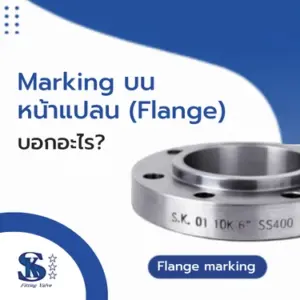

Marking บนหน้าแปลน (Flange Marking) คือข้อมูลที่ถูกตอกหรือปั๊มลงบนตัวหน้าแปลน เพื่อระบุสเปกที่สำคัญของสินค้า ช่วยให้ผู้ใช้งาน วิศวกร และฝ่ายจัดซื้อ สามารถตรวจสอบและเลือกหน้าแปลนได้ตรงตามมาตรฐานของระบบท่อ

ในงานอุตสาหกรรม การอ่าน Marking ให้ถูกต้องช่วยลดความเสี่ยงจากการใช้หน้าแปลนผิดสเปก ลดปัญหาหน้างาน และเพิ่มความปลอดภัยของระบบโดยรวม

ข้อมูลที่พบบ่อยใน Marking หน้าแปลน

1. เกรดวัสดุ (Material Grade)

ใช้ระบุชนิดโลหะและคุณสมบัติทางกลของหน้าแปลน เช่น

• SS400 – เหล็กโครงสร้างคาร์บอน
• A105 – Carbon Steel สำหรับงานแรงดัน
• SS304 / SS316L – Stainless Steel สำหรับงานที่ต้องการความทนการกัดกร่อน

2. ระดับแรงดัน (Pressure Rating)

บอกความสามารถในการรับแรงดันของหน้าแปลน เช่น

• 5K / 10K / 20K (มาตรฐาน JIS)
• 150 / 300 หรือ 150P / 300P (ANSI Class)
• PN10 / PN16 (DIN / EN)

3. ขนาดหน้าแปลน (Flange Size)

ระบุขนาดที่ใช้เชื่อมต่อกับท่อ เช่น

• 6” (นิ้ว)
• DN150 (มิลลิเมตร)

ขนาดต้องสอดคล้องกับท่อ วาล์ว และอุปกรณ์อื่นในระบบ

4. มาตรฐานหน้าแปลน (Flange Standard)

กำหนดรูปแบบ มิติ และการเจาะรูของหน้าแปลน เช่น

• ANSI B16.5
• JIS
• DIN

ในบางกรณี Marking อาจย่อเหลือเพียง 10K หรือ 150 โดยอ้างอิงมาตรฐานที่ใช้อยู่แล้ว

5. ชื่อหรือสัญลักษณ์ผู้ผลิต

ใช้ระบุแหล่งที่มาของสินค้า ช่วยเพิ่มความน่าเชื่อถือ และสะดวกต่อการตรวจสอบย้อนหลังในงานโครงการ

6. Heat Number / Lot Number

เป็นหมายเลขควบคุมการผลิต ใช้สำหรับการตรวจสอบคุณภาพ (QC)

ทำไมการอ่าน Marking หน้าแปลนจึงสำคัญ

• ลดความผิดพลาดในการเลือกหน้าแปลน
• เพิ่มความปลอดภัยของระบบท่อ
• ช่วยให้จัดซื้อและตรวจรับงานได้ง่าย
• เป็นข้อมูลสำคัญในการตรวจสอบเอกสารทางเทคนิค

บริษัท เอส.เค. ฟิตติ้ง วาล์ว มีรับบริการทำ Marking ที่หน้าแปลนเพิ่มเติม เพื่อตอบสนองความต้องการของลูกค้า
